Wetterstatio WS2000
war bis 17.06.2010 in Verwendung

Als Wetterstation verwende ich die WS-2200 und für den Empfang sowie der Aufbereitung der Daten am PC die WS-2000PC. Beides wurde als Set bei Conrad bezogen. Die Zusatzsensoren für die Messung der Teichtemperatur (S2000IA) sowie einer weiteren Außentemperatur (AS2000) wurden bei ELV bezogen.
Als Software für den Empfang sowie der Auswertung verwende ich WSWIN von Werner Krenn.
Mit 17.06.2010 wurde sie mit einer Davis Vantage Pro 2 Plus abgelöst.

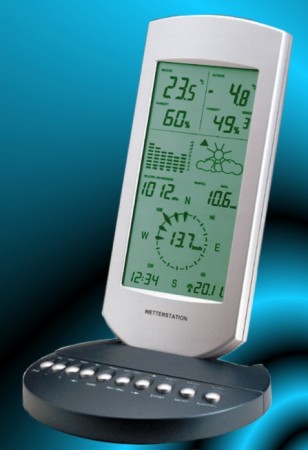

WS-2200:
Die WS 2200 zeigt gleichzeitig zwei Temperaturen und die zugehörige Luftfeuchte, Niederschlagsmenge, Luftdruck mit Tendenzen und Historie, Vorhersage per Wettersymbolen, Windrichtung mit Schwankungsbereichen, Windgeschwindigkeit, DCF-Uhrzeit und Datum an.

Die Features der WS 2200 im Überblick:
  • Innentemperatur und -Luftfeuchte mit Luftdruck sowie eine von 8 weiteren Temperaturen mit zugehöriger Luftfeuchte
  • Bis zu 9 unterschiedliche, kombinierte Feuchte-/Temperaturmessstellen, davon werden zwei auf dem Display gleichzeitig dargestellt.
  • Berechnung und Anzeige der Windchill-Äquivalent-Temperatur
  • Taupunkte, diese werden für jeden der neun Temperatur-/Feuchtefühler getrennt berechnet.
  • Luftdruck, wahlweise in hPa oder mm
  • Luftdruck-Tendenzanzeige (gleichbleibend, steigend, stark steigend, fallend, stark fallend)
  • Grafische Anzeige der Luftdruckveränderungen der letzten 24 Stunden
  • Symbolanzeige für Wettervorhersage (Sonne, heiter, stark bewölkt, Regen)
  • Windgeschwindigkeit, wahlweise in km/h, m/s, Knoten oder Beaufort
  • Windrichtung in Form einer Windrose mit Anzeige der Windrichtungsschwankungen (statt der Windgeschwindigkeit kann auch die Windrichtung mit 5° Auflösung angezeigt werden).
  • Integrierte Funkuhr für die exakte zeitliche Zuordnung der Messwerte
  • Speicherung der Minimal- und Maximal-Messwerte für sämtliche Sensoren mit zugehöriger Zeit- und Datumsangabe (bei der Windgeschwindigkeit wird zusätzlich die zugehörige Windrichtung mit angezeigt)
  • Erfassung der Regenmenge mit <0,5 mm Auflösung (Gesamt, 24h, 1h)
  • Programmierbare Alarmmöglichkeiten bei bestimmten Wetterzuständen, z. B. bei Frostgefahr, Sturm, ungünstigen Luftdruck- und Temperaturtendenzen, z. B. auf See oder im Gebirge oder als Indikator für das sog. Biowetter.
  • Alle wichtigen Wetterinformationen erscheinen gleichzeitig auf dem LC-Display, so dass zur Erfassung der Wetterlage keine Bedienung des Gerätes erforderlich ist.
  • Mehrere Basisgeräte können gleichzeitig betrieben werden und so die Daten der Sensoren an mehreren Stellen gleichzeitig zur Anzeige bringen.

WS2000PC:
Mit dem PC-Funk-Interface und der komfortablen Auswerte-Software ist eine qualifizierte Wetterbeobachtung mit Langzeitauswertung und Speicherung aller wichtigen Parameter kein Problem. Neben den umfangreichen Speichermöglichkeiten bleiben auch bei der Datenausgabe kaum Wünsche offen. So können sämtliche auf dem Bildschirm dargestellten Grafiken direkt ausgedruckt werden(selbstverständlich auch in Farbe).
Auf dem PC ist dann eine komplette Wetterübersicht zu erstellen, wobei die Auswertung in Kurvenform oder in Form von Wertetabellen möglich ist. Die Darstellung von Tages-, Wochen-, Monats- oder Jahresprofilen ist mit der umfangreichen Software kein Problem. Die Abspeicherung der Sensordaten ist auch bei ausgeschaltetem PC über einen Zeitraum bis zu 31 Tage möglich, da das PC-Funk-Interface über einen großzügig dimensionierten internen Speicher verfügt.
Die Ankopplung an den PC erfolgt über die V24-Schnittstelle (COM1 bis COM 4), während die Funksensoren die Messwerte per Funk zum Hardware-Interface übermitteln. Die Daten sind für die Auswertung in externen Programmen wie Kalkulationsprogrammen oder Datenbanken im ASCII-Format exportierbar.
Aufgrund der Funk-Datenübertragung können die Daten eines Sensors auf mehreren PCs gleichzeitig (jeweils mit Hardware-Interface) verarbeitet werden.
Das PC-Funk-Interface ist zusätzlich mit einer DCF-Funkuhr ausgestattet, mit der auch die PC-interne Uhr direkt synchronisierbar ist.

S2000ID:

Temperatur Innen / Feuchte Innen / Luftdruck

Der für das System unabdingbare Innensensor mit Temperatur-, Luftfeuchte- und Luftdrucksensor. Der Luftdrucksensor ist für zahlreiche Anzeigefunktionen der Wetterstation unbedingt erforderlich und nur in diesem Funk-Wettersensor enthalten. Er ist fest adressiert und erscheint stets als Innensensor in der Konfiguration der Wetterstation.

Temperatur: -19,9 °C bis 79,9 °C; Auflösung: 0,1 °C; Genauigkeit: ± 1 °C
Luftfeuchtigkeit: 20,0 bis 99,9 % rH; Auflösung: 0,1 % rH; Genauigkeit: ±8 %
Luftdruck: 300 bis 1200 hPa; Auflösung: 1 hPa; Genauigkeit: ±1 hPa

S2000A:

Temperatur Außen / Feuchte Außen

Frei adressierbarer Temperatur- und Luftfeuchtesensor für den Außeneinsatz mit Solarzellen-Stromversorgung und Akkupufferung für die Dunkelheit.

Temperatur: -19,9 bis 79,9 °C; Auflösung: 0,1 °C; Genauigkeit: ± 1 °C
Luftfeuchtigkeit: 20,0 bis 95 % rH; Auflösung: 0,1 % rH; Genauigkeit: ±3,5 %


S2001IA:

Temperatur Teich

Frei adressierbarer Temperatursensor. Mit abgesetztem, gekapselten Temperaturfühler und 1,5 m Zuleitung zwischen Sensor und Elektronik zur Messung z. B. von Bodentemperatur, Wassertemperatur (Teich) o. ä.
Eine Feuchtemessung ist in diesem Fall nicht möglich, da der Luftfeuchtesensor für eine genaue Messung gleichzeitig den zugehörigen Temperaturwert benötigt.

Temperatur: -19,9 °C bis 79,9 °C; Auflösung: 0,1 °C; Genauigkeit: ± 1 °C

AS2000:

Temperatur Außen 2

Frei adressierbarer Temperatursensor für den Außeneinsatz, Batteriebetrieb. Geeignet für den Einsatz an dunklen bzw. lichtarmen Orten.

Temperatur: -19,9 bis 79,9 °C; Auflösung: 0,1 °C; Genauigkeit: ±1 °C


ASH2000:

Temperatur Außen 3 / Feuchte Außen 3

Frei adressierbarer Temperatur- und Luftfeuchtesensor für den Außeneinsatz, Batteriebetrieb. Geeignet für den Einsatz an dunklen bzw. lichtarmen Orten.

Temperatur: -19,9 bis 79,9 °C; Auflösung: 0,1 °C; Genauigkeit: ±1 °C
Luftfeuchtigkeit: 20,0 bis 99 % rH; Auflösung: 0,1 % rH; Genauigkeit: ±3,5 %

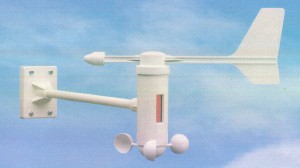

S2000W:

Wind

Der Windsensor erfasst gleichzeitig Windrichtung und Windgeschwindigkeit. Der Sensor wird mit einer Solarzelle und Akkupufferung für die Dunkelheit versorgt. Er ist fest adressiert und erscheint stets als "Windsensor" in der Konfiguration der Wetterstation.

Windgeschwindigkeit: Auflösung 0,1 km/h, Genauigkeit 2%
Windrichtung: Auflösung 5 Grad mit Anzeige der Windrichtungsschwankungen

S2000R:

Regen

Der Regensensor erfasst über eine Zählwippe genau kalibriert die Regenmenge, die im Anzeigegerät wahlweise in l/m² oder mm erscheint. Der Sensor wird mit einer Solarzelle und Akkupufferung für die Dunkelheit versorgt. Er ist fest adressiert und erscheint stets als "Regensensor" in der Konfiguration der Wetterstation.

Regenmenge: Auflösung <0,36 mm; Genauigkeit 2% ±1 mm

REPEATER:

Repeater für die Funkstreckenverlängerung / Empfangsqualitätsverbesserung

Trotz der hohen Reichweite der ELV-Funk-Wettersensoren von bis zu 100 m kann es in einigen Einsatzfällen zu Einschränkungen der Reichweite kommen. Hier hilft ein so genannter Repeater. Er verdoppelt die Reichweite der Funk-Wettersensoren, indem er die von den Wettersensoren ausgesandten Daten zwischenspeichert und über einen eigenen Sender wieder in Richtung Funkwetterstation ausgibt. So kann man (auch mit mehreren Repeatern) Reichweiten von mehreren hundert Metern bequem realisieren und ist auch in schwierigen Empfangslagen gegen Störungen gewappnet.

Ohne Repeater hatte ich bis zu 20% Empfangsausfälle, mit Repeater nur mehr bis zu 5% !

Anbringungsorte der Temperatursensoren:

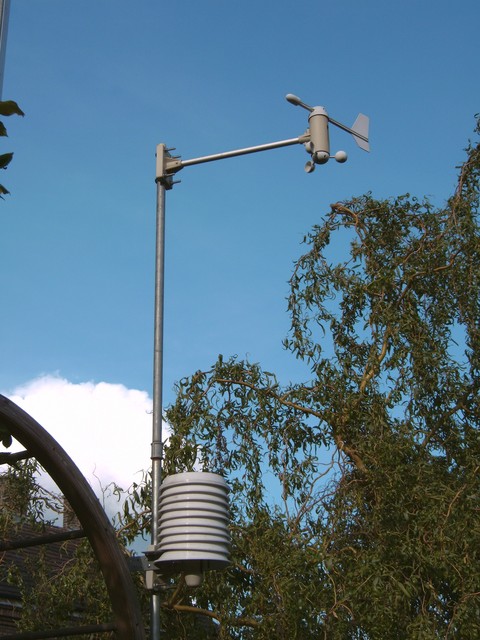

S2000A im Strahlungsschutz + Windmesser

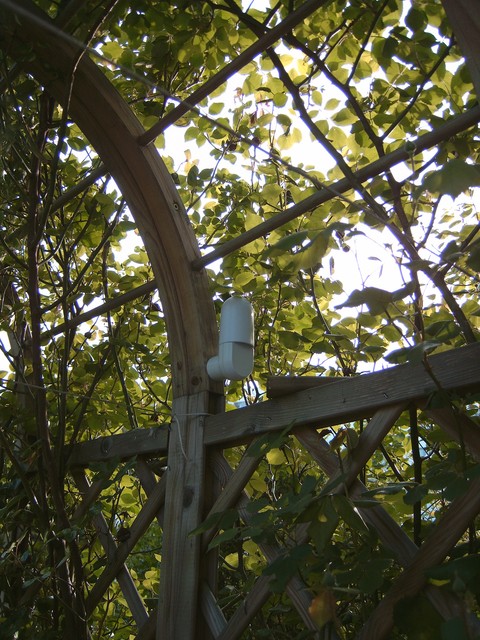

ASH2000
